В современной промышленности эффективная газоочистка и очистка воздуха от пыли являются не просто нормативным требованием, а критически важным фактором для обеспечения безопасности труда, защиты окружающей среды и стабильности технологических процессов. Среди многообразия пылеулавливающих установок, рукавный фильтр (или фильтр с рукавами) занимает лидирующие позиции благодаря своей высокой эффективности. В этой статье мы проведем подробный разбор устройства рукавного фильтра и детально рассмотрим принцип работы рукавного фильтра, что поможет понять, почему это пылеулавливающее оборудование так востребовано.
Детальное устройство рукавного фильтра: Ключевые компоненты

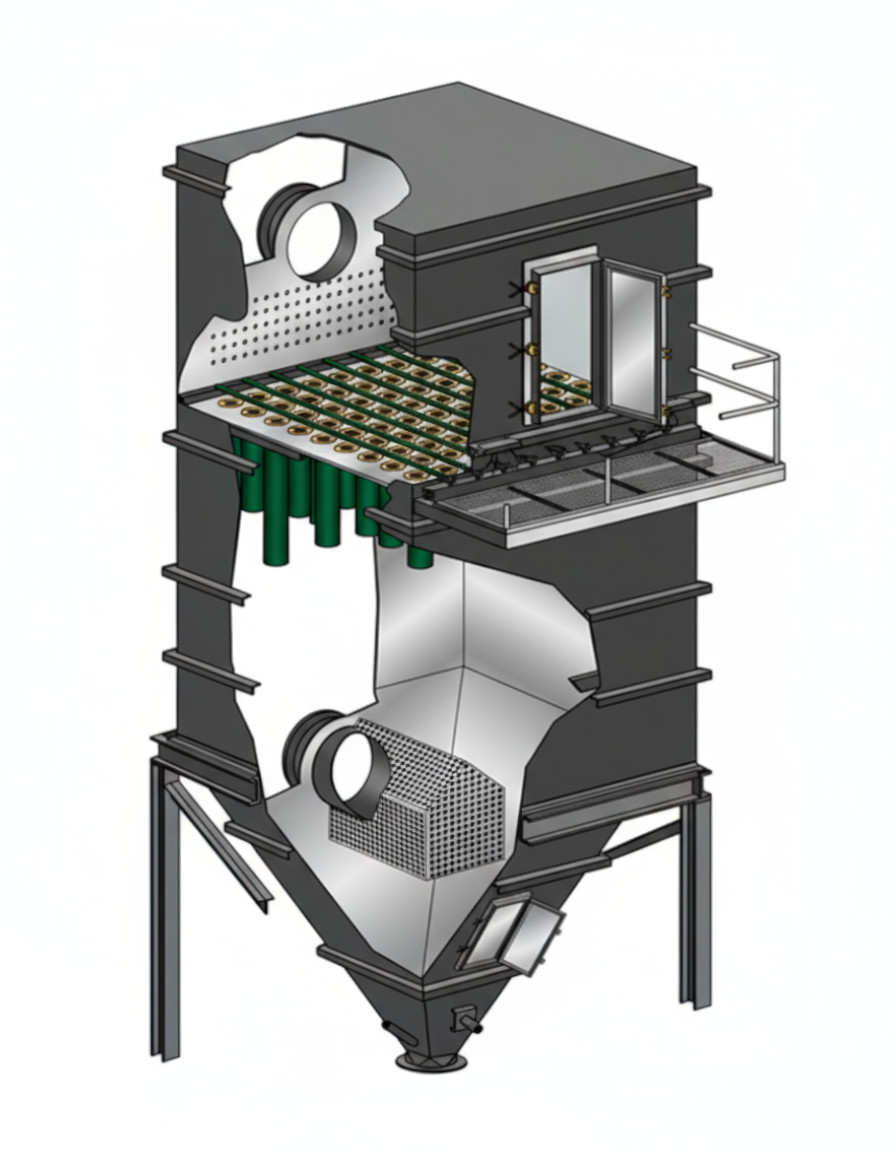

Чтобы понять, как работает рукавный фильтр, необходимо сначала разобраться в его конструкции. Устройство рукавных фильтров, будь то рукавные фильтры Фолтер, фильтры ФРИ или рукавный фильтр ФРИП, включает в себя ряд стандартных узлов, каждый из которых выполняет свою важную функцию. (Для наглядности, общая схема рукавного фильтра обычно приводится в технической документации и наглядно демонстрирует компоновку – см. условный Рисунок 1 в конце вашего технического описания).
- Корпус фильтра: Прочная металлическая конструкция, которая может быть разделена на секции (камеры): входную (для запыленного газа) и выходную (для очищенного газа). Корпус часто изготавливается из углеродистой или нержавеющей стали и может иметь теплоизоляцию для предотвращения конденсации влаги при работе с газами, близкими к точке росы.
- Фильтровальные рукава (фильтр рукав): Сердце установки. Это цилиндрические или плоские тканевые элементы, на которых происходит осаждение пыли. Ткань рукавных фильтров подбирается исходя из условий эксплуатации: температуры, химического состава газа и характеристик пыли. Распространенные материалы – полиэстер (PES), полипропилен (PP), арамид (Nomex®), полиимид (P84®), стекловолокно (FG), политетрафторэтилен (PTFE). От качества и правильного выбора тканевого рукавного фильтра напрямую зависит степень очистки и срок службы. Рукава крепятся к специальной плите (плите чистой камеры).
- Каркасы: Внутренние опорные конструкции из металлической проволоки, предотвращающие слипание (схлопывание) рукавов под действием разряжения, создаваемого вентилятором. Каркасы обеспечивают сохранение формы фильтра с рукавами и оптимальное прохождение газа.
-
Система регенерации (регенерация рукавного фильтра): Критически важный узел, предназначенный для периодической очистки рукавных фильтров от накопившегося слоя пыли. Существует несколько основных типов:
- Импульсная продувка: Наиболее распространенный и эффективный метод для импульсного рукавного фильтра (или рукавного фильтра с импульсной продувкой). Сжатый воздух из ресивера через электромагнитные клапаны и специальные сопла (вентури) короткими мощными импульсами подается внутрь рукавов, создавая ударную волну, которая стряхивает пыль. (На условной Иллюстрации 2 можно показать узел импульсной продувки с клапаном и соплом).
- Механическое встряхивание (фильтр рукавный с вибровстряхиванием): Рукава периодически встряхиваются специальным механическим приводом. Этот метод проще, но менее эффективен для тонкодисперсной пыли по сравнению с импульсной продувкой.
- Обратная продувка: Рукава продуваются потоком очищенного газа в направлении, обратном фильтрации. Часто используется для больших рукавных фильтров для газа с секционной конструкцией.
- Бункер для сбора пыли: Конусообразная или пирамидальная емкость в нижней части корпуса, куда ссыпается уловленная пыль рукавных фильтров после регенерации. Угол наклона стенок бункера важен для обеспечения свободного ссыпания пыли.
- Выгрузное устройство: Механизм для непрерывного или периодического удаления пыли из бункера. Это могут быть шлюзовые затворы (роторные питатели), шнековые конвейеры или другие устройства, предотвращающие подсос воздуха.
- Система управления: Современные промышленные системы аспирации часто оснащаются автоматическими системами управления на базе контроллеров. Они отслеживают перепад давления на фильтре и запускают цикл регенерации по необходимости, оптимизируя расход сжатого воздуха и продлевая срок службы рукавов.
Принцип работы рукавного фильтра: Подробный разбор процесса
Принцип работы рукавного фильтра основан на механическом задержании твердых частиц на поверхности пористых фильтровальных элементов. Процесс можно разделить на два основных этапа: фильтрация и регенерация.
-
Фаза фильтрации:
Загрязненный газ, содержащий пыль газоочистки, поступает во входной патрубок рукавного фильтра для аспирации и направляется в «грязную» камеру корпуса. Здесь скорость потока снижается, и крупные частицы могут оседать сразу в бункер под действием силы тяжести. Основная масса пыли вместе с газовым потоком устремляется к фильтровальным рукавам. Газ проходит сквозь ткань рукавных фильтров, а частицы пыли задерживаются на их внешней поверхности. Со временем на рукавах образуется слой уловленной пыли, который, как ни парадоксально, сам становится эффективным фильтрующим слоем (эффект автофильтрации), повышая степень очистки рукавного фильтра особенно для очень мелких частиц. Очищенный газ проходит внутрь рукавов, поднимается в «чистую» камеру и через выходной патрубок удаляется из установки. (Типичная схема рукавного фильтра иллюстрирует эти потоки – см. ваш Рисунок 3).
-
Фаза регенерации (очистка рукавных фильтров):
По мере накопления слоя пыли на рукавах гидравлическое сопротивление рукавного фильтра растет. Это приводит к увеличению энергопотребления вентилятора и снижению производительности пылеулавливающей установки. Для восстановления нормальной работы рукавного фильтра запускается система регенерации.
Рассмотрим на примере импульсной продувки рукавных фильтров:
- Контроллер подает сигнал на открытие электромагнитного клапана.
- Сжатый воздух из ресивера устремляется через клапан и сопло (часто с инжектором Вентури) внутрь ряда рукавов.
- Короткий (0.1-0.2 секунды) мощный импульс создает резкое расширение рукава и ударную волну, которая эффективно стряхивает пылевой слой с его внешней поверхности.
- Пыль опадает в бункер.
- Клапаны срабатывают последовательно, очищая все группы рукавов.
Процесс происходит быстро, часто без остановки основного процесса фильтрации (регенерация "на ходу"). (Иллюстрация 4 могла бы показать момент стряхивания пыли с рукава). Собранная пыль рукавных фильтров, являющаяся по сути отходами газоочистки (иногда ценным продуктом), удаляется из бункера выгрузным устройством.
Визуализация работы: Схемы и иллюстрации
Для полного понимания устройства и принципа действия рукавного фильтра крайне полезны наглядные материалы. Детальная схема рукавного фильтра (как общая, так и отдельных узлов) помогает визуализировать потоки газа, расположение компонентов, таких как блок рукавных фильтров, и работу системы регенерации. Чертежи рукавного фильтра или его отдельных частей (например, рукавный фильтр чертеж крепления рукава) важны для монтажников и обслуживающего персонала. Иллюстрации процесса фильтрации и различных методов регенерации (импульсной, механического встряхивания рукавных фильтров) наглядно демонстрируют, как происходит очистка рукавных фильтров и почему это важно для поддержания эффективности рукавного фильтра.
Эффективность и применение
Рукавные фильтры для пыли и газов обеспечивают очень высокую степень очистки, часто превышающую 99.9%, что делает их незаменимыми для множества промышленных приложений: от систем аспирации для деревообработки до сложных систем газоочистки в металлургии или на цементных заводах (например, газоочистка доменной печи). Применение рукавных фильтров широко распространено благодаря их универсальности. Ключевыми факторами для достижения заявленных характеристик рукавного фильтра являются правильный расчет рукавного фильтра, подбор оптимальной ткани рукавных фильтров и грамотная эксплуатация рукавного фильтра.
Заключение
Промышленный рукавный фильтр – это сложное, но чрезвычайно эффективное пылеулавливающее оборудование, играющее ключевую роль в современных системах очистки воздуха на производстве. Глубокое понимание его устройства и принципа работы необходимо не только инженерам, занимающимся проектированием систем аспирации, но и персоналу, ответственному за монтаж рукавного фильтра и его последующую эксплуатацию. Если перед вашим предприятием стоит задача купить рукавный фильтр, фильтровальную установку купить или провести модернизацию существующей системы аспирации воздуха, рекомендуется обращаться к опытным производителям рукавных фильтров и систем аспирации, которые смогут предложить комплексное и наиболее подходящее решение, например, рукавные фильтры Фолтер типа ФРИП или другие современные аспирационные установки Фолте.
