Высокая эффективность рукавного фильтра и его надежность в промышленных условиях — результат слаженной работы всех его составных частей. Когда предприятие принимает решение купить рукавный фильтр, оно приобретает не просто металлическую коробку с мешками, а сложную инженерную систему, где каждый винтик и каждый шов влияют на конечный результат. Именно качество и продуманность ключевых компонентов определяют, насколько долговечным и стабильным будет ваше пылеулавливающее оборудование.

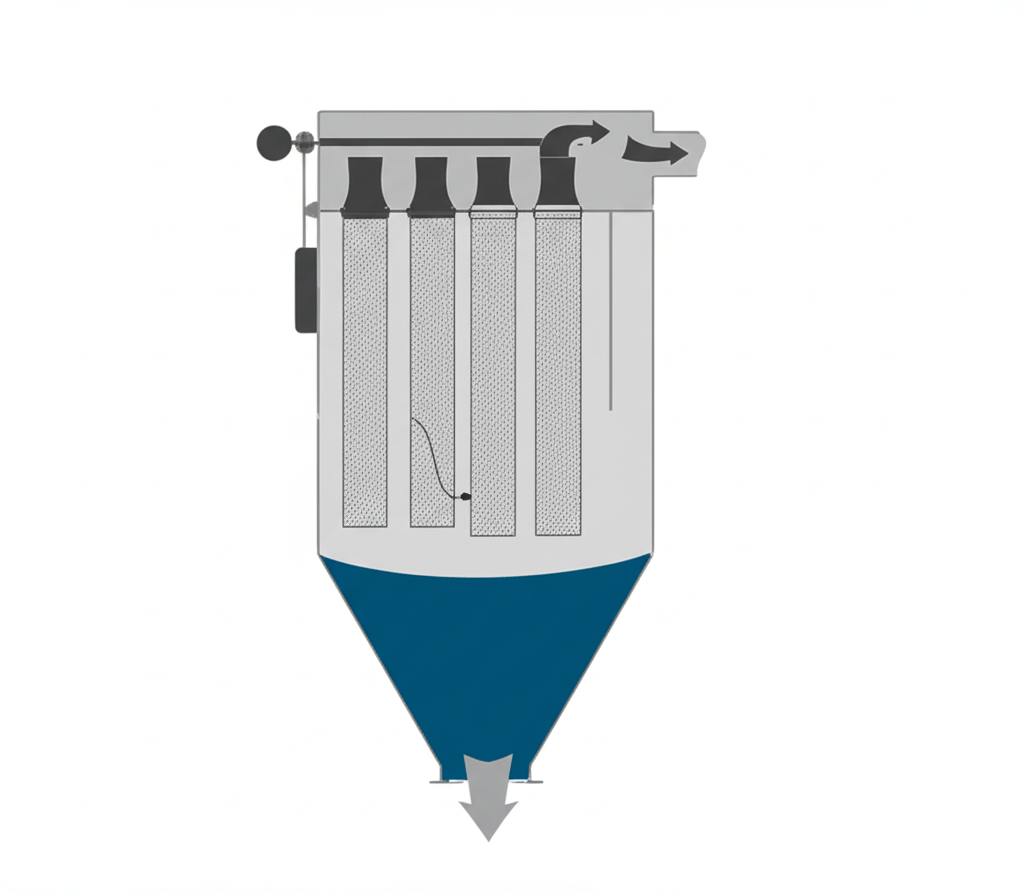

Давайте подробно разберем, из чего состоит современный промышленный рукавный фильтр и какие элементы делают его по-настоящему надежной системой газоочистки.
1. Фильтровальные рукава и каркасы
Это центральный узел любой пылеулавливающей установки рукавного типа.
-
Фильтровальные рукава (фильтр рукав). Именно на поверхности тканевого рукавного фильтра происходит основной процесс отделения пыли газоочистки от воздуха. От правильного выбора материала рукавных фильтров зависит 90% успеха. Для надежной работы материал должен соответствовать условиям эксплуатации:
- Термостойкость. Способность выдерживать рабочую температуру дымовых газов без разрушения (например, полиэстер до 150°C, арамид до 220°C, PTFE, стеклоткань до 280°C).
- Химическая стойкость. Устойчивость к агрессивным компонентам в газе (кислотам, щелочам, окислителям).
- Механическая прочность. Стойкость к истиранию (абразивному износу) и многократным циклам регенерации.
- Эффективность фильтрации. Способность задерживать на поверхности нетканого иглопробивного материала PES, AR, PTFE, PAN, P84 частицы заданного размера, обеспечивая высокую степень очистки рукавного фильтра. Некачественный или неправильно подобранный фильтр с рукавами быстро изнашивается, рвется или забивается, что приводит к остановке производства и дополнительным затратам.
-
Каркасы. Металлические конструкции, которые вставляются внутрь рукавов, не давая им схлопнуться под действием разрежения. Надежный каркас должен иметь гладкую поверхность без заусенцев и острых краев, качественные сварные швы и, при необходимости, антикоррозийное покрытие. Плохой каркас — это прямой путь к механическому повреждению и преждевременному выходу из строя дорогостоящего фильтровального рукава.
2. Система регенерации
Даже самые надежные аспирационные мешки не смогут долго работать без эффективной системы очистки рукавных фильтров. Система регенерации рукавного фильтра отвечает за периодическое стряхивание накопившейся пыли, восстанавливая его пропускную способность. Самой распространенной и надежной является импульсная продувка рукавных фильтров.
Ее ключевые компоненты:
- Импульсные электромагнитные клапаны. Качественный импульсный клапан для встряхивания рукавных фильтров (хотя технически он для продувки) должен срабатывать мгновенно, обеспечивая короткий и мощный импульс сжатого воздуха. Медленные или "залипающие" клапаны приводят к неэффективной очистке, перерасходу сжатого воздуха и быстрому износу рукавов.
- Ресивер сжатого воздуха обеспечивает стабильное давление для работы клапанов, гарантируя одинаковую силу импульса для каждого фильтр рукав.
- Продувочные трубки и сопла Вентури формируют и направляют воздушный импульс, создавая максимальный эффект очистки при минимальном расходе воздуха.
- Блок управления рукавным фильтром запускает регенерацию или по таймеру, или по показаниям датчика перепада давления. Такой подход позволяет проводить очистку рукавных фильтров только тогда, когда это действительно необходимо, что значительно экономит энергию и продлевает срок службы фильтровальных элементов и клапанов.
Надежность всей системы регенерации напрямую влияет на стабильность работы рукавного фильтра и стоимость его эксплуатации.
3. Корпус, бункер и выгрузное устройство
Эти элементы образуют "скелет" пылеулавливающей установки, и их надежность часто недооценивают.
- Корпус — прочная, герметичная конструкция, способная выдерживать рабочее давление (или разрежение) и вес всех внутренних компонентов. Некачественные сварные швы, недостаточно прочные болтовые соединения или плохие уплотнения приводят к подсосу воздуха, что нарушает аэродинамику всей системы аспирации воздуха и снижает эффективность улавливания.
- Бункер-накопитель. Его задача — не просто хранить, а обеспечивать беспрепятственное ссыпание уловленной пыли рукавных фильтров. Правильный угол наклона стенок предотвращает "зависание" и слеживание материала. Для некоторых видов пыли может потребоваться установка систем аэрации или вибровстряхивателей бункера.
- Выгрузное устройство. Шлюзовой затвор, роторный питатель или двойная мигалка. Этот компонент не только выгружает собранную пыль, но и герметизирует нижнюю часть фильтра. Ненадежное выгрузное устройство — это еще один путь для подсоса воздуха и причина нестабильной работы всей системы очистки воздуха на производстве.
Заключение
Как мы видим, рукавный фильтр — это система, в которой нет второстепенных деталей. Надежная система газоочистки строится на трех китах: высококачественные фильтровальные элементы, эффективная система регенерации, а также прочная и герметичная конструкция корпуса.
Когда вы планируете купить рукавный фильтр или фильтровальную установку, важно обращать внимание не только на общие технические характеристики рукавных фильтров, но и на качество исполнения каждого из этих ключевых компонентов. Именно поэтому выбор в пользу проверенного рукавного фильтра производителя, такого как заводы, выпускающие рукавные фильтры Экогард, Фолтер или фильтры ФРИ, ФР, является залогом того, что вы получите по-настоящему надежное аспирационное оборудование, способное эффективно служить вашему производству долгие годы.
