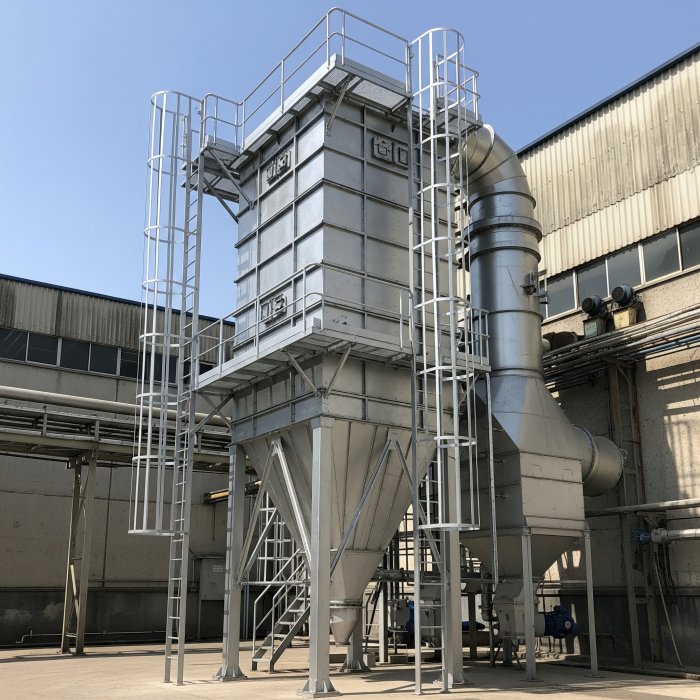

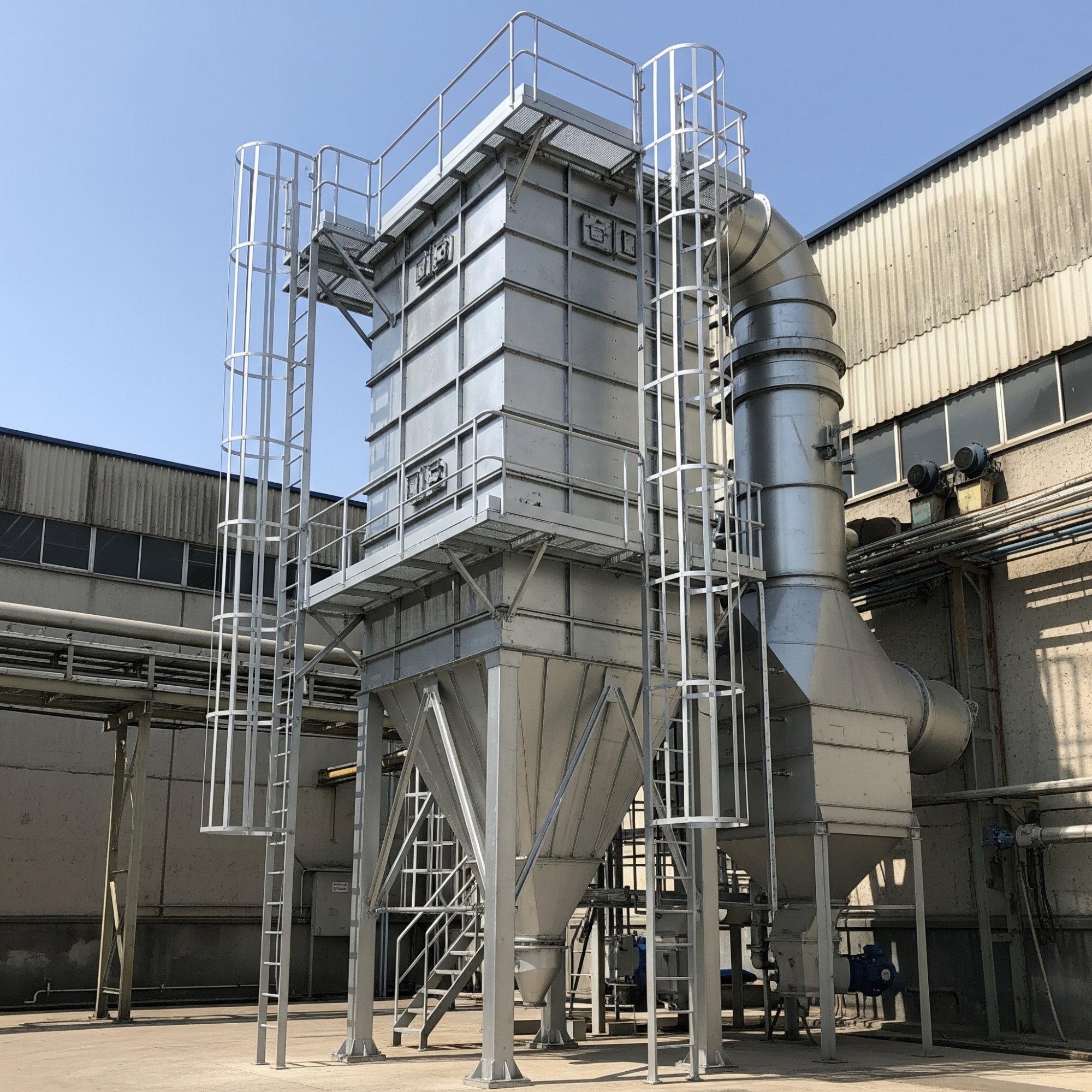

Рукавный фильтр – это пылеуловитель, часть аспирационной системы, отвечающий за сепарацию твердых частиц газовоздушной смеси размером более 0,5 мкм. с показателем эффективности до 99,9%.
Пылеуловитель рукавного типа позволяет работать с высокой запыленностью газовоздушной смеси (до 100 гр./м3), температурой твердодисперсной фазы до 280 оС, различными значениями pH. Ни картриджный, ни карманный пылеулавливающий агрегат не сможет работать в таких условиях. Круглые рукава являются наиболее эффективными сепарационными элементами рукавных фильтров.
Фильтрация газов промышленных воздушных выбросов рукавными фильтрами – важная экологическая задача, регламентируемая руководящими документами, разработанными на основании ФЗ №52 от 30 марта 1999 года. Отсутствие рукавных фильтров, нарушение санитарных правил приводит к:
- Ухудшению здоровья людей.
- Увеличению выбросов в атмосферу.
- Сокращению сроков эксплуатации оборудования.
- Снижению качества выпускаемой продукции.
- Увеличению общезаводских расходов.
Всемирная организация здравоохранения сообщает, что в 2016 году заболевания и травмы, связанные с работой, стали причиной смерти 1,9 млн человек. И больше всего — 450 тысяч человек — умерли от хронической обструктивной болезни лёгких. Отраслевой совет по обучению работников Великобритании (Construction Industry Training Board, CITB) подсчитал, что ежегодно тысячи работников умирают или получают серьёзные проблемы из-за респираторных заболеваний, при этом вдыхание только кремнезёмной пыли убивает около 500 британцев в год. В мире эта цифра достигает 12,9 тысячи человек.
— Яна Хлюстова, научный и медицинский журналист, автор научно-популярных книг.
Газоочистка с помощью рукавных фильтров широко используется на различных промышленных предприятиях, в процессе производства которых образуется твердодисперсные выбросы в атмосферу. При этом улавливаемая пыль часто является ценным продуктом, таким как цемент, мука, сажа, сухие строительные смеси, уголь и т.д. Для достижения требуемых значений рукавные фильтры оснащаются фильтроэлементами из PES, AR, PTFE, PP, PAN, PI.
В стандартную комплектацию рукавного фильтра для воздуха входит:
- Камера грязного газа с фильтровальными рукавами.
- Камера чистого газа с системой очистки фильтрующих рукавов.
- Пылеприемник – бункер пирамидальной или щелевидный с выгрузным устройством.
- Шкаф управления.
| Наименование фильтра | ФР-2-И | ФР-3-И | ФР-5-И | ФР-7-И | ФР-8-И | ФР-10-И | ФР-15-И |
|---|---|---|---|---|---|---|---|
| Производительность по очищаемым газам | 1000/2000 м3/ч | 1500/3000 м3/ч | 2500/5000 м3/ч | 3500/7000 м3/ч | 4000/8000 м3/ч | 5000/10000 м3/ч | 7500/15000 м3/ч |
| Тип очистки фильтрующих элементов | Импульсная регенерация | Импульсная регенерация | Импульсная регенерация | Импульсная регенерация | Импульсная регенерация | Импульсная регенерация | Импульсная регенерация |
| Входящая запыленность г/м3 | до 30 г/м3 | до 30 г/м3 | до 30 г/м3 | до 30 г/м3 | до 30 г/м3 | до 30 г/м3 | до 30 г/м3 |
| Площадь фильтрации | не менее 17 м2 | не менее 25 м2 | не менее 45 м2 | не менее 70 м2 | не менее 80 м2 | не менее 90 м2 | не менее 120 м2 |
| Тип фильтрующего элемента | Рукав | Рукав | Рукав | Рукав | Рукав | Рукав | Рукав |
| Количество рукавов | 36 | 36 | 36 | 49 | 64 | 72 | 81 |
| Требуемое давление сжатого воздуха | 4-6 bar | 4-6 bar | 4-6 bar | 4-6 bar | 4-6 bar | 4-6 bar | 4-6 bar |
| Фильтрующий материал | PES 500 | PES 500 | PES 500 | PES 500 | PES 500 | PES 500 | PES 500 |
| Температура очищаемых газов | 150⁰ С (пиковая) | 150⁰ С (пиковая) | 150⁰ С (пиковая) | 150⁰ С (пиковая) | 150⁰ С (пиковая)v | 150⁰ С (пиковая) | 150⁰ С (пиковая) |
| Гидравлическое сопротивление | до 2 кПа | до 2 кПа | до 2 кПа | до 2 кПа | до 2 кПа | до 2 кПа | до 2 кПа |
| Потребляемая мощность | до 0.2 кВт | до 0.2 кВт | до 0.2 кВт | до 0.2 кВт | до 0.2 кВт | до 0.2 кВт | до 0.2 кВт |
| Расход сжатого воздуха | до 60 л/мин | до 90 л/мин | до 120 л/мин | до 150 л/мин | до 200 л/мин | до 240 л/мин | до 240 л/мин |
| Обслуживание | Сверху | Сверху | Сверху | Сверху | Сверху | Сверху | Сверху |
Один из главных показателей рукавного фильтра – площадь фильтрации. Это совокупное значение поверхности всех фильтровальных мешков, установленных в аспирационном оборудовании. Помимо площади фильтрации на габариты рукавного фильтра влияет температура газов, свойства пыли, скорость удельной газовой фильтрации, а также особенности помещения. Она рассчитывается по формуле
Фильтрующая поверхность рукавного фильтра, м2.
Fф = Q / 60q
Где Q - объём воздуха поступающего на очистку, м3/ч;
q - удельная газовая нагрузка фильтровального материала, скорость фильтрации, м3/м2*мин=м/мин;
q = qH c1 c2 c3 c4 c5
- qH - Начальная удельная газовая нагрузка, м3/(м2*мин);
- с1 - коэффициент, характеризующий особенность регенерации фильтрующих элементов;
- с2 - коэффициент, учитывающий концентрацию пыли;
- с3 - коэффициент, учитывающий влияние дисперсного состава пыли в газе;
- с4 - коэффициент, учитывающий влияние температуры газа;
- с5 - коэффициент, учитывающий требования к качеству очистки.
При расположении аппарата газоочистки – рукавного фильтра фри вне помещения следует обратить внимание на продолжительность работы рукавного фильтра для аспирации, температуру газов и окружающей среды. Для предотвращения образования конденсата на поверхности необходимо утеплять стенки аспирационной установки.
Для удобства эксплуатации рукавные фильтры оснащаются механической или пневматической системой регенерации. Первый вид проще, дешевле и предназначен для крупнодисперсной пыли, второй требует сжатый воздух, электромагнитные клапана, что повышает стоимость агрегата.
Для подбора рукавного фильтра аспирации для деревообработки или любого другого типа производства просим сообщить:
- Объем газов, поступающих на пылеуловитель.
- Описать процесс после которого стоит пылеулавливающий агрегат.
- Предоставить схему расположения оборудования на деревообрабатывающем предприятии.
- Требования по остаточной запыленности.
Купить рукавный фильтр можно в офисе ООО «ПО «Экогард» по адресу ш. Революции 84 П.
Важную роль в работе агрегата имеют сменные элементы. Прежде чем купить рукавный фильтр уточните из какого материала будут выполнены filter bags.
Для получения коммерческого предложения для вашего производства просьба заполнить опросный лист.
|
Опросный лист для
