Существуют 4 основных вида повреждений фильтровальных рукавов, установленных в рукавные фильтры промышленных пылегазоочистных аспирационных систем. Деструкция фильтрующего нетканого иглопробивного материала или фильтровальной ткани обусловлена:
· Абразивным действием пыли
· Температурой газов, превышающей стойкость материала
· Химически агрессивной газовой средой (pH, гидролиз, окислители)
· Трением материала о каркас рукавов
Иногда встречаются казуистические порывы аспирационных рукавов, возникающие при искривлении каркасов рукавных фильтров. Искривление каркасов возникает при транспортировке, установке в пылеуловитель или демонтаже из него. В результате этого они начинают соприкасаться друг с другом, а импульса сжатого воздуха при регенерации достаточно, чтобы аспирационные мешки преждевременно вышли из строя из-за ударов металла по металлу. Дочитайте статью до конца и увидите фото каркасов.
Сотрудники гипсового производства прислали в ООО «ПО «Экогард» рукава после эксплуатации для выяснения причин разрушения фильтрующего войлока. Эти повреждения возникли спустя 2 месяца после установки сменных элементов в установку.

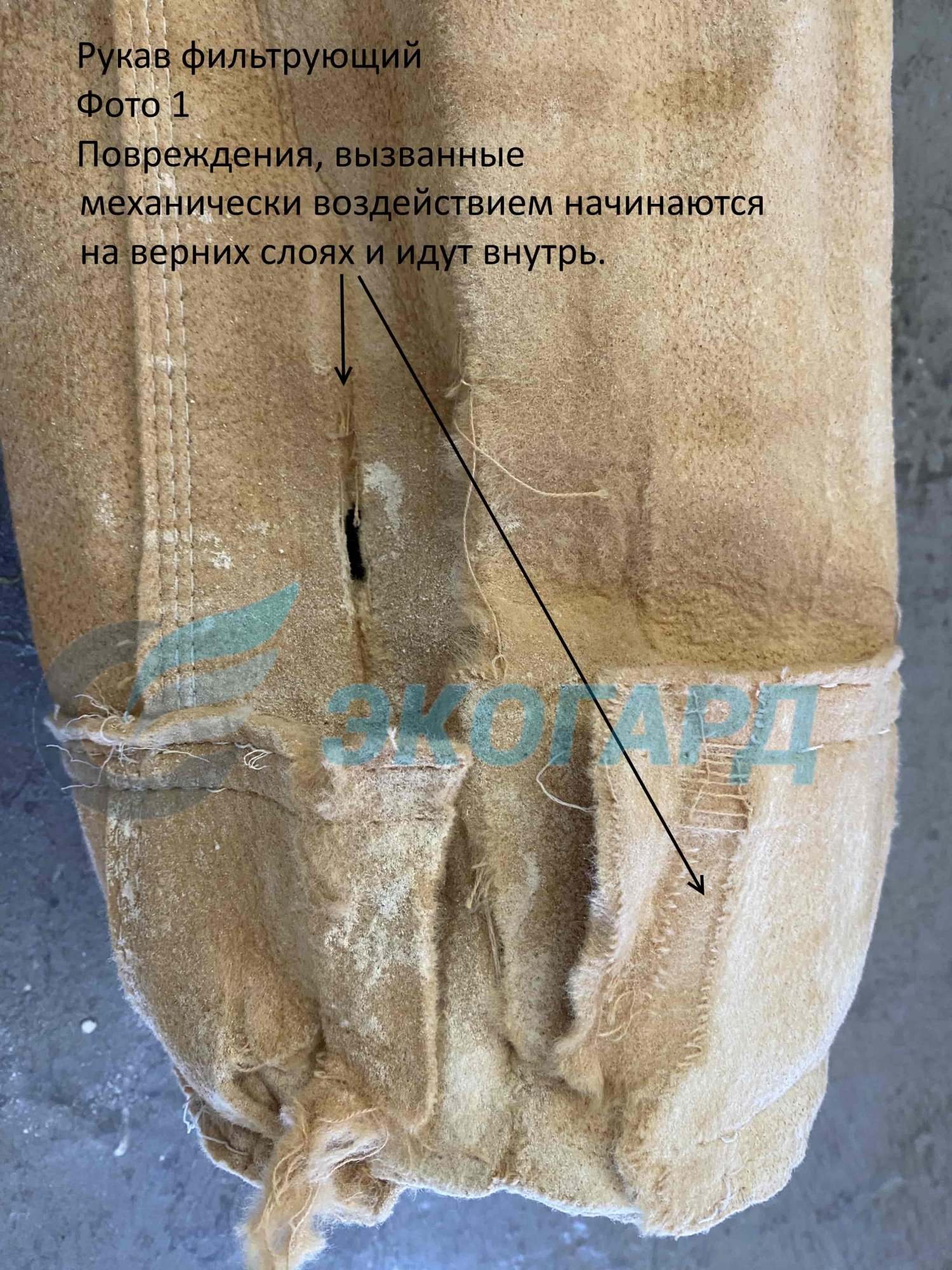

На фото 1 вы можете видеть деструкцию фильтрующего рукава. Обратите внимание, что она начинается с поверхностных слоев. Значит повреждающий фактор находится экзогенно, а не внутри сменного элемента. А что это может быть в системе газоочистки? Только другой каркас или стенка рукавного фильтра.Рассмотрим другой фильтровальный рукав из того же пылеулавливающего агрегата.
Находим схожие признаки механических повреждений фильтрующих рукавов.
Стрелочка указывает на горизонтальные нити – это часть сетки – каркаса фильтрующего материала, который используется для пошива фильтровальных рукавов. Эта стенка находится в толще, посередине материала и выполняет роль основы на которой держатся волокна, она придает прочность войлоку.
Давайте посмотрим на иглопробивной нетканый материал аспирационного мешка под увеличением.
А на следующей фотографии обратите внимание на мешок по середине его длины. Его стенки интактны, не повреждены. Это значит, что в данном месте каркасы прямые, а бьются друг о друга только изогнутыми частями во время прохождения сжатого воздуха через рукав при регенерации и постепенно разрушают фильтрующий материал.
А вот и обещанное фото каркаса рукава. Невооруженным взглядом виден его изгиб. Преждевременная замена рукавов вызвана разрушением войлока именно этим участком.
Для решения этой проблемы и сохранении сменных элементов в будущем необходимо определить поврежденные каркасы. Достаточно положить их на ровную поверхность, и вы сразу увидите дефектные места. Возможно, вы сможете исправить это без особых проблем, но иногда приходиться изготавливать каркасы для рукавных фильтров заново.
Если у вас возникли проблемы с системой аспирации, пылеуловителями, рукавными фильтрами обращайтесь к сотрудникам ООО «ПО «Экогард», и мы с удовольствием решим ваши вопросы.
Признаки других повреждений фильтровальных рукавов мы рассмотри в других статьях.
С уважением, Белозёров А.Э. – генеральный директор ООО «ПО «Экогард».
